Доработка кольца
На фото: там прячется
штырёк - датчик
Он сигнализирует тушке о том
что объектив установлен и
довёрнут до конца.
|
Когда вы устанавливаете объектив на тушку, всё не так просто.
В первую очередь тушка должна знать, что объектив установлен правильно и повёрнут до конца.
Только после этого начинается опрос Одуванчика.
В системе Canon есть два способа сигнализировать тушке момент начала опроса.
Первый способ - замкнуть два специальных контакта на байонете. Эту функцию выполняет тонкая часть Одуванчика
с широким, двойным контактом. Второй способ - толкнуть штырёк-датчик, который спрятан на тушке под байонетом.
Эти два способа делят тушки Canon на две группы. Нас заботит второй, со штырьком. Если штырёк толкнуть,
не поставив Одуванчик, и нажать кнопку спуска, тушка зависнет. И это не есть гут.
Поэтому все производители переходных колец срезают толкающий лепесток байонета так, что бы он не дотягивался до датчика на тушке и ничего не толкал. Все существующие в мире переходный кольца делают так и не иначе.
Но при установке Одуванчика ситуация меняется: лепесток байонета должен быть full size и его приходится наращивать вручную. Чем мы и займёмся.
Порядок действий
click to enlarge
|

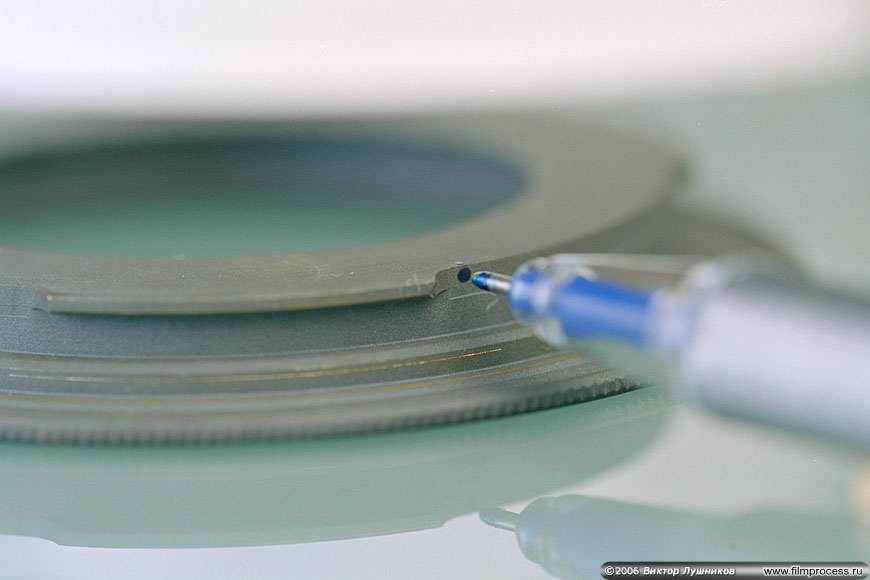

Отметьте место сверления на кольце. Если вы получили калибр для наклейки,
точное место сверления можно определить по специальной направляющей прорези.
Иначе место отметки устанавливается "на глазок", не копируйте его этой с фотографии!
|
click to enlarge
|

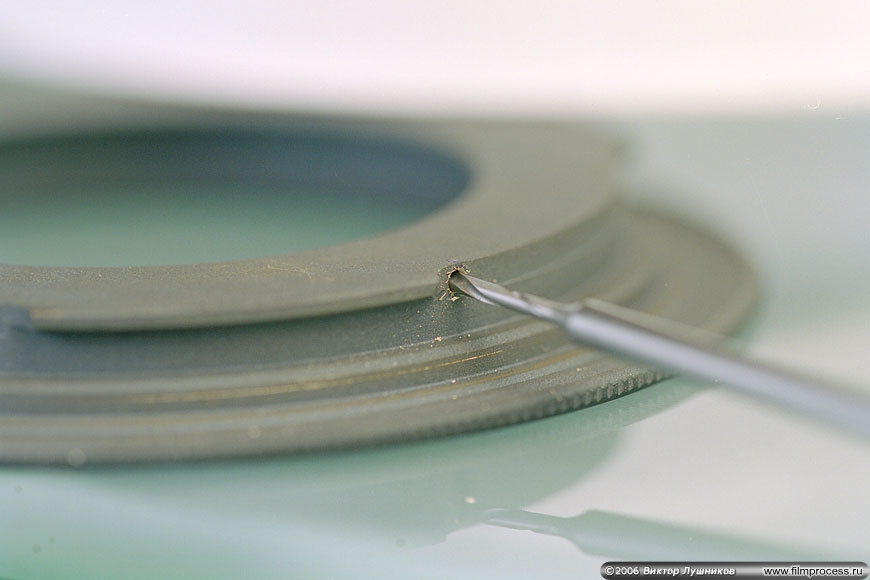

Просверлите дырочку в кольце. Используйте сверло диаметром 0.6..0.8 мм. Глубина сверления 3-4 мм.
|
click to enlarge
|

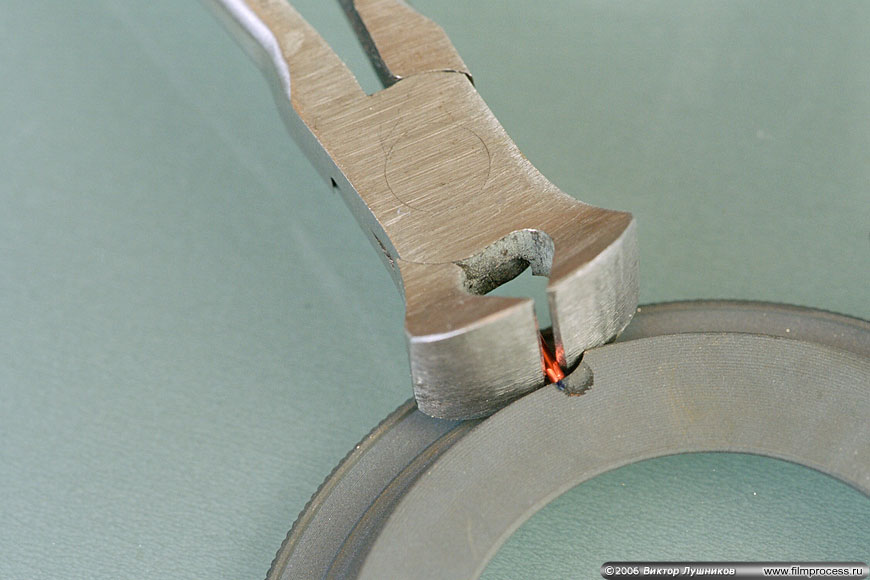

Далее вам потребуется суперклей и кусочек медного провода. Используйте жёсткий провод.
Это может быть жилка от кабеля. Или ножка от радиодетали (диод, резистор).
|
click to enlarge
|

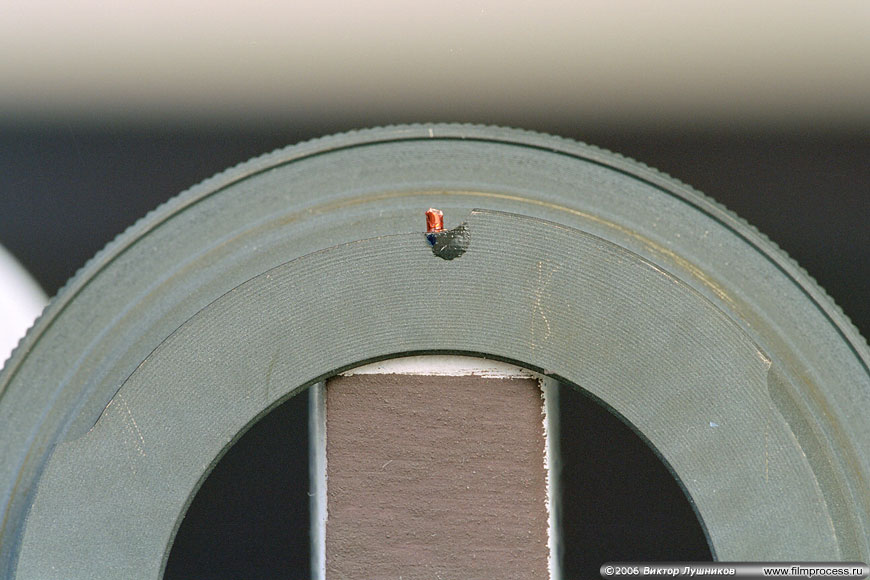

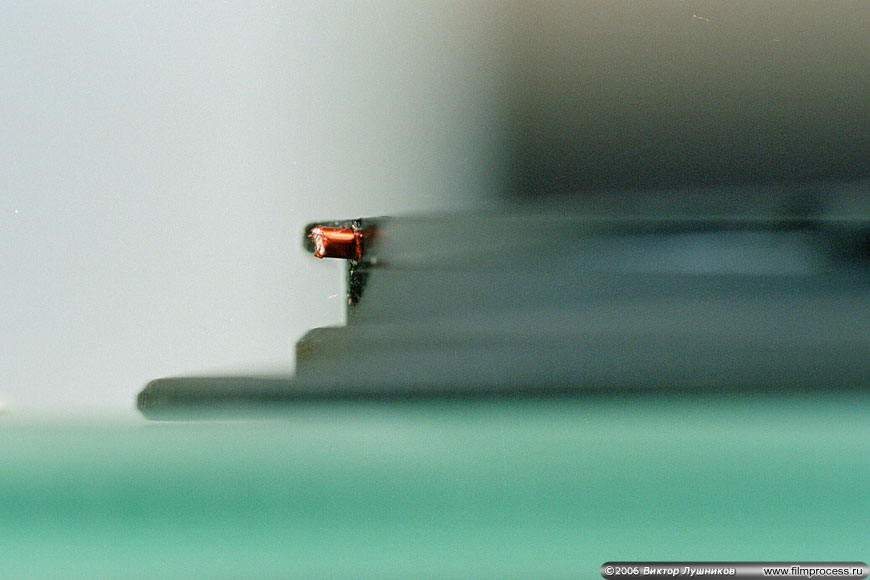

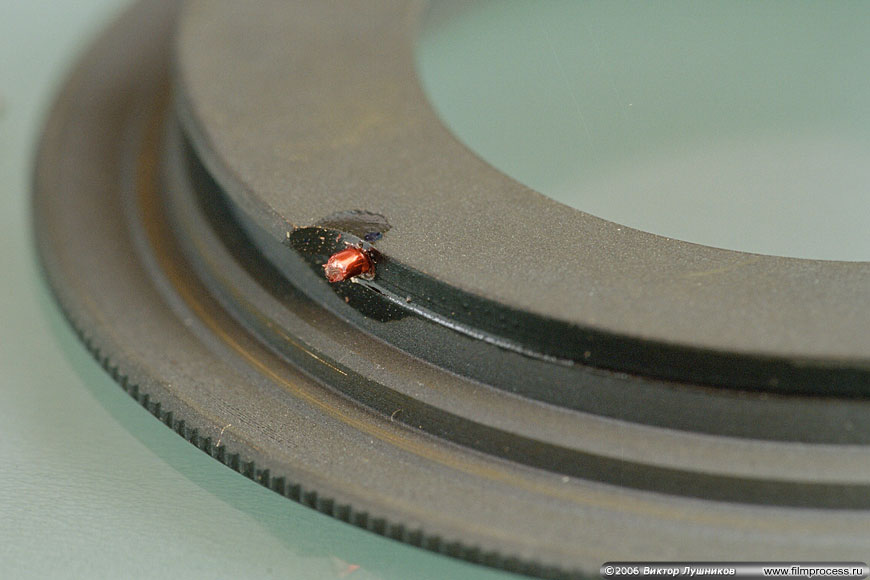

Обратите внимание, проводок стоит вровень с лепестком байонета или выше его. Что бы затем он не мешал установке кольца в байонет. На фотке: штырёк вклеился ниже нормы. Пришлось затем немного "прибрать" его надфилем.
|
Доработки кольца требуют следующие тушки:
- EOS 33V
- EOS 50E
- EOS A2
- EOS 3
- EOS 5
- EOS 100
- EOS 1000N
- EOS 620 (650)
- EOS D30
- EOS D60
- EOS 1D / MK II / MK III
- EOS 1DS / MK II / MK III
- EOS 1N
- EOS 1V
- Вся линейка цифровых и плёночных EOS 1
По умолчанию я не дорабатываю кольца.
Но вы можете заказать у меня доработку бесплатно, при покупке.
Укажите необходимость доработки в заказе.
|
